二次滤网

———旋转反冲洗强排污二次滤网

　　一、概述
二次滤网系统是净化水中污物、保持凝汽器水室经常处于清洁状态，保证胶球正常投运，提高胶球回收率不可缺少的装置。而我国环境较为严重，江河、湖泊等水质污染尤为突出。因此，目前冷却水开式循环系统中较为普遍使用的固定式和旋转负压反冲式两种二次滤网，已经显示出它的不足之处。我厂是生产电力辅机设备定点厂，通过近几年来不断征求广大用户意见和对二次滤网的反复试制及不断改进，保留老产品部分结构，增加了电动装置，增加强排污装置，使二次滤网结构和使用性能更加完善，并广泛应用于6MW至300MW火力发电机组冷却水开式循环系统中，受到广大新老客户的一致好评。

　　二、产品特点
目前各电厂（站）凝汽器循环水系统中较为普遍使用的固定式和旋转式两种二次滤网，通过这么多年来运行实践证明，主要存在以下几点问题：
1、固定式的特点：
网芯固定不能旋转，清理污物效果差，网孔及易堵塞，清理要等待停机。
2、旋转式特点：
网芯旋转、清洗时靠负压反冲，该滤网清污能力较固定式强，但是当洪峰季节货水污较严重时，以及水中含塑料薄膜。杂草等粘俯力较强的污物时，清洗效果仍不理想，如遇排污室刮板磨损严重时，清污效果更差，结构上也存在较大缺点：
（1）驱动网芯的一对大小齿轮常年在含泥沙等杂质的水中运行、极易磨损和腐蚀，严重影响机组安全和经济运行。
（2）传动控制系统较为复杂，一般由控制电磁阀、油泵、油箱、油缸、油马达、、油路控制箱等组成，运行之中容易发生漏油、控制失灵现象。
（3）维修、检修工作量大。
针对上述二次滤网存在的缺点，我厂通过调查研究和反复试制制设计成电动旋转反冲式二次滤网，是目前使用性能的二次滤网，它具有以下特点：
1、消除了老式二次滤网存在的传动系统复杂易产生故障的缺点，运行安全可靠，检修维护方便。
2、根据塑料薄膜污染严重的情况下，增加了强排污装置，克服了其他二次滤网装置对塑料薄膜无法清理的状况。

　　三、结构形式和工作原理
电动旋转反冲式二次滤网结构形式如附图一1，它主要由：⑴壳体⑵不锈钢网芯⑶传动机构⑷减速机⑸强排污装置等部件组成。
工作原理：经过拦污栅和一次滤网过滤的循环水中仍含有不少悬浮物和泥沙等杂质，经过循环水泵进入二次滤网再过滤，当水中悬浮物、塑料薄膜等杂质在滤网表面附到一定数量时，滤网的内外水压差增大到控制系统规定数值时（一般为500mmH2O柱），启动控制系统动用、排污机构投入工作，将附着物排出二次滤网，待内处压差恢复到正常时（一般≤400mmH2O柱）控制机构关闭、循环往复，从而完成过滤排污工作过程。也可以根据用户情况选择定时排污。

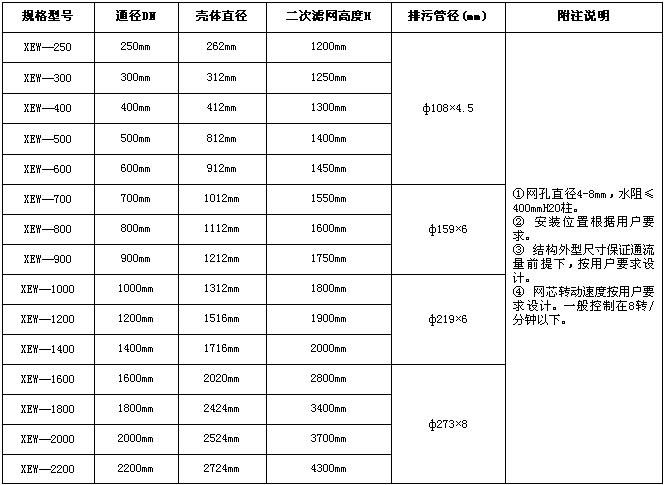

　　四、规格型号（参见附表）

　　①网孔直径4-8mm，水阻≤400mmH2O柱。
② 安装位置根据用户要求。
③ 结构外型尺寸保证通流量前提下，按用户要求设计。
④ 网芯转动速度按用户要求设计。一般控制在8转/分钟以下。

　　五、安装及注意事项
（1） 二次滤网可卧式或立式安装在凝汽器循环水进口管上，也可安装在循环水泵出口，其效果相同。还可以根据用户的不同情况另行设计。
（2） 二次滤网进水扩容段的直径应大于循环水管道直径。
（3） 安装尺寸可根据用户的现场情况确定。必须要有地面基础紧固。
（4） 二次滤网与凝汽器循环水管连接方式采用法兰连接，并在二次滤网与凝汽器之间加装补偿节，便于检修装拆和补偿之用。
（5） 安装后，须清除滤网前循环水管中的一切杂物，投运前，并作运行试验。

　　六、定货须知
1、 需方提供安装方案（立式安装、卧式安装、垂直90度安装）、接管通径根据需要方提供安装尺寸或原二次滤网图纸进行设计。
2、 用户有特殊环境，我公司将派人现场勘察另行设计。

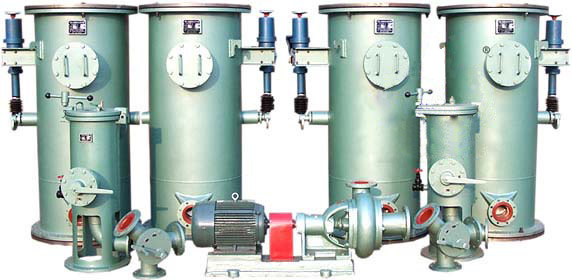

　　发电厂凝汽器胶球自动清洗装置系统组成:

　　1、神美公司生产的收球网是目前较其它胶球清洗装置的更新换代产品,结构形式合理.分为栅格网板式(SF型双栅格网板收球网,SD型单栅格网板收球网)和SL型漏斗式收球网.栅格网板式收球网的栅网板可以转动,在胶球装置投运时,网板处于收球位置,在不投运清洗装置时,该栅网板可旋转到与水流方向一致的位置；既减少水阻又起到清除栅网板上杂物的作用.网板的转动定位由电动执行机构执行(DN300～DN700小型收球网为手动控制).栅网板到位与否是保证胶球清洗装置系统收球率的关键之处.
SL型,SD型,SF型收球网(胶球回收网器)
2、胶球泵：它是胶球系统中使胶球进行不断循环的动力设备，该水泵是一个专用无障碍离心泵，其叶轮由两片叶片构成管状通道，它具有不堵球、不切球和对胶球磨损力小等优点。

胶球清洗泵(胶球输送泵)
3、装球室：装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置：它由外壳、漏斗、切换阀等部件组成，并配有观察窗、放气阀、放水阀。
ZQS型装球室(胶球存储器)
4、分汇器是一个三通阀，通过导向板的切换可使胶球进入需要清洗的一侧凝汽器中工作。一般一台机组需两台分汇器，其进口通径为DN100，分配口为DN89，胶球投用时可通过窥视窗观察运行情况。
FH型分汇器(清洁海绵胶球切换三通管阀)

　　胶球清洗系统相关产品：

　　二次滤网：二次滤网是冷却水净化装置的主要设备之一，它可以清洗大于6㎜以上的一切杂物，能保证胶球畅通无阻在凝汽器内正常运行，二次滤网起到了关键作用。详细工作参数等情况参阅“二次滤网”使用说明书。电动旋转反冲洗二次滤网结构形式如二次滤网使用说明书上的图样所示：它主要由：（1）壳体（2）不锈钢网芯（3）传动机构（4）减速机（5）强排污装置等部件组成。
XEW型旋转反冲洗强排污二次滤网(循环冷却水二次过滤净化装置)
我厂生产的清洗凝气器海绵胶球，可与进口胶球相比,但价格只是进口胶球的1/4，胶球直径12—28mm海绵胶球全部为天然橡胶制造，品种分金刚砂海绵胶球，剥皮球，光球等。
LSHK凝汽器冷却管清洁专用胶球(进口胶球,凝汽器清洗用海绵胶球,橡胶海绵球,剥皮胶球,金刚砂胶球,金刚砂海绵胶球)
凝汽器管,冷凝管：我公司生产的凝汽器采用不锈钢管作为换热管，管子用胀管法固定在端管板上，中间有隔板支撑管子向上绕曲防止共振，管束布置采用HEI-6的设计技术，用该技术设计的凝汽器为汽流向心式，弧向布置，三角形排列，其特点是汽阻小，过冷度小，管束的耐腐蚀性强，整体使用寿命长。
胶球清洗系统凝汽器换管,换热器专业换管
列管式冷凝器：我厂生产的列管式冷凝器，按材质分为碳钢列管式冷凝器，不锈钢列管式冷凝器和碳钢与不锈钢混合列管式冷凝三种，按形式分为固定管板式、浮头式、U型管式换热器，按结构分为单管程、双管程和多管程，传热面积0.5-500m2，可根据用户需要定制。
冷凝器,列管式冷凝器
化学补水：凝汽器补水节能装置技术是电力部推广的重点节能措施。是通过近几年来发展起来的一门热工理论等效焓降法，作为一种新的热力系统计算分析方法。在冷凝器中增加一套补水装置，把化学补水科学噴入，使排出的汽体迅速冷却，从而提高机组真空和回热经济性，同时使进入除氧器的水温提高，含氧量降低，提高除氧器除氧效率。采用该装置后，煤耗可下降1-3克/千瓦时。半年就可收回投资。
胶球清洗系统冷凝器化学补水,冷凝器科学补水真空除氧装置

　　我公司生产的胶球清洗装置是目前国内更新换代产品，胶球清洗装置主要分A、B两大系列；A系列为漏斗式胶球网是。B系列为冲孔板网式收球网，本装置主要组成部件由的强排污反冲清二次滤网和收球网组成，两大系列收球网是当前国内对冷却管清洗产品。它具有以下特点：
1、 设计结构新颖合理。 　　2、 操作方便。 3、 胶球回收率可达（≥98%）。 4、 二次滤网过滤能力强。

　　A、B系列的使用范围
1、A系列漏斗式收球网主要适用于25MW以下发电机组凝汽器冷却水管的清洗装置，同时适用于各种热交换器对冷却管的清洗的使用，提高热交换的经济效益。
2、B系列冲孔板网式收球网广泛用于25MW以上汽轮机组的凝汽器冷却水管的清洗使用。

　　A、B两大系列胶球清洗装置产品的优点
1、我公司生产的A、B两大系列产品克服老胶球清洗的漏球、切球、跑球的缺点。
2、收球率：投球达到饱和状态下收球率可以达到98%以上。
3、采用不锈钢冲孔板作为拦网，胶球的使用寿命可以延长3—4倍时间。

　　订货须知:
1、定货范围是需求全套还是其中之一。
2、提供凝汽器循环水管内外径尺寸及凝汽器冷却管内径尺寸。
3、收球网是否要电动执行机构。
4、一般厂家采用共用制,即配两台收球网,两台分配器,一台装球室,一台胶球泵,一台电器柜(根据水质决定是否配二次滤网)。
5、循环水流量设计值及水中杂质含量。
