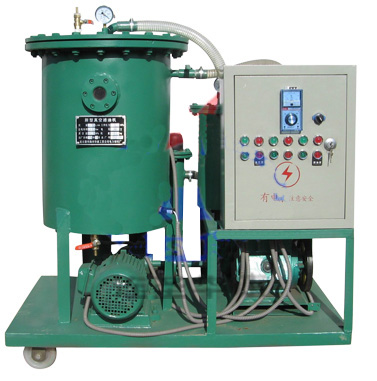

QJ型多功能复式真空滤油机

---高精度滤油机,高效多功能真空再生净油机, 真空滤油机

　　一、 多功能系列真空滤油机概述
多功能真空滤油机主要用于电厂、电站、变电站、电器制造厂、造纸厂、电化厂、工矿企业的油品过滤。适用于过滤：透平油、绝缘油、冷冻油及30号以下的机械油中的水份、气体和杂质。
多功能系列真空滤油机，我们积国内外经验，采用自己研制的油水雾化器和风冷却技术、升级加热器、有脱水、脱气装置和高效除酸再生装置及精密过滤器和粗滤器、温度控制器等组成的一体化油处理设备。具有脱气脱水、除机械杂质、胶体颗粒、酸性物质等功能。主要适用于透平油、变压器油和30﹟以下的机械油净化和再生。为了满足用户的使用方便，本设备正常是单独使用，利用真空脱气、脱水装置及粗精过滤器对油处理净化。如果使用厂家的油品乳化，我们可根据厂家要求，根据不同情况增配不同的再生装置共同使用。
为了提高真空滤油机的性能和可靠性，我们采用了自己研制的升级加热系统，高效油水雾化系统、风冷却系统，既可以除去大量的水份和不同的杂质，又可以延长机械使用寿命。温度采用自动化电路控制。排油泵采用浮球自动化控制系统。结构紧凑、操作方便、体积小、实用性强、经济效果明显、节能深受用户好评。

　　二、 结构及工作原理
多功能系列真空滤油机主要由粗滤器、加热器、真空缸、雾化器、真空泵、排油泵、冷却器、温度控制器、破沫器，精密过滤器和电器控制等部件组成。由于使用厂家的条件和要求不同，真空滤油机还可增配除酸脱色吸附装置一体化运行。

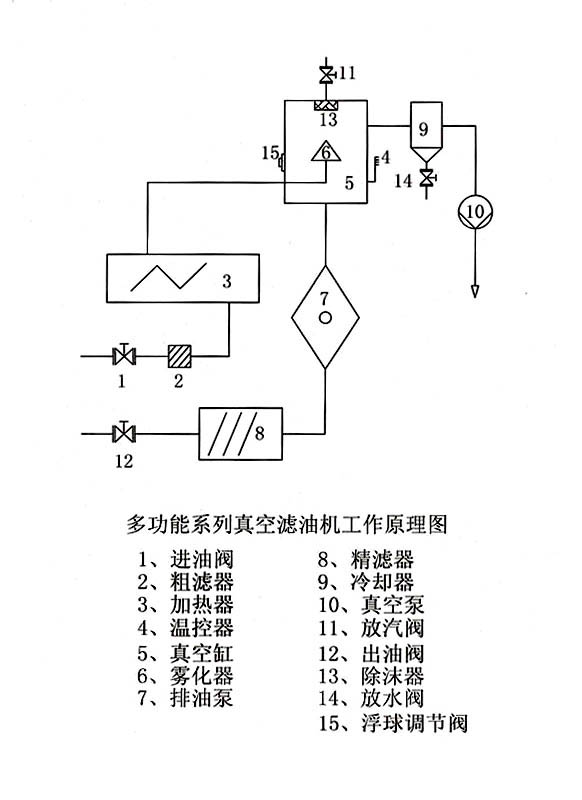

开动真空泵系统，真空表的负压达到-0、06Mpa时可以打开进油阀（1），待净化油液从主油箱进入粗滤器（2），经过粗滤器除去油中的较大水颗粒和杂质。粗净化的油进入加热器（3），加热后的油液进入真空缸（5），再通过雾化器（6），在一定的温度和真空条件下、油水充分雾化、水份蒸发向上、油液降下、油中所含的水份和气体雾化后被真空泵抽出。进入冷却器（9），通过冷却的蒸汽，部分被冷却成水，部分未冷却成水，但降温后被真空泵（10）抽出，从排气口排出。时刻要观察真空缸的油位，当油位达到观察孔中心时，可以将排油的主令开关旋至自动上即可，当真空缸油达到高油位时，排油泵自动排油，当油位达到低油位时自动停泵。靠浮油调节阀（15）控制排油泵，排油泵将油液从真空缸打入精滤器（8）除去微粒杂质后排入主油箱，排油时必须提前打开排油阀（12）。

　　三、 规格性能

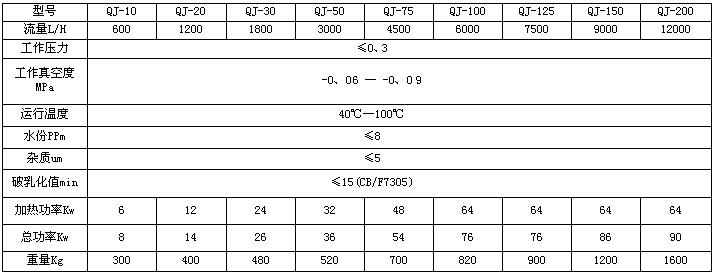

（一） 系列多功能真空滤油机的型号和技术参数表[见表]

（二）、多功能系列真空滤油机的技术性能

1. 　　含水量：≤8ppm
2. 破乳化时间：：≤15min
3. 酸值：：≤0.2mgKoH/g
4. 过滤精度：：≤5μm
5. 油品清洁度：7级（NAS1638）
6. 油品外状：透明
7. 工作噪声：∠75dB(A)

　　四、使用说明
（一） 使用前的准备工作
1、打开电气箱，检查所有电气元件是否完好，如有元件松动、要拧紧，有零碎杂质，要清理。
2、检查电动机的转动方向是否正确，应符合指示箭头的方向。
3、检查机器各零部件螺栓螺母是否松动，检查真空泵油窗、油位是否达到油标线。
4、按运行规章接好总电源和接地线。
5、关闭冷却器排水阀门及所以排污阀门。
6、检查各钢丝软管接头是否松动，接好进油管路。

　　（二） 启动滤油机 [详见原理图]
（三）、注意事项
1、真空泵的工作温度不得超过75度。
2、所有电机在无异常噪音的工作情况下电机温度也不能大于60度使用。
3、注意观察精滤器上的压力表，如果表压超过0、4Mpa时，必须停机清洗更换滤芯、方可投入运行。
4、如果发现进油量过小，须检查粗滤器，如果滤网堵塞可用煤油清洗后继续使用。
（四）、停机注意事项
必须先停加热系统，再停真空泵，打开放气阀，再停排油泵，关掉进出口油阀，切断总电源及所有开关，运行周期长了，可打开冷却器排水阀放水，看是否有水，有水必须排净，同时真空缸、粗滤器、精滤器的排污阀门，应定期排污，排污后随时关闭阀门。
