1 总则

1.1 本设备适用于电厂循环水 / 冷却水系统，用于过滤水中泥沙、杂草、悬浮物等杂质，可在线自动清洗、连续供水，清洗时不中断系统供水。 1.2 设备设计、制造、检验参照 GB/T 相关压力容器、管道、水处理设备规范。 1.3 设计参数：设计压力 1.0MPa；设计水温≤55℃；设备卧式 / 立式结构按现场条件确定。

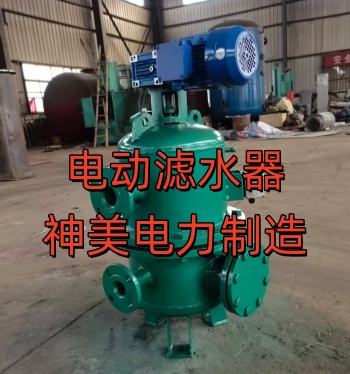

2 结构设计要求

2.1 壳体 筒体材质 Q235-B 碳钢，内外防腐处理；法兰端盖，便于拆装检修；筒体焊缝做渗透 / 水压试验，无渗漏、无变形。壳体设置固定支座，方便落地安装。 壳体预留进出水法兰接口、排污口、压力表取压口。

2.2 过滤芯组件

· 滤网采用304 不锈钢激光打孔滤网 / 冲孔滤网，按招标要求确定过滤精度（一般 0.5~5mm 可选）；滤网焊接牢固，在最大压差下不鼓包、不开裂。

· 滤网分为多格扇形独立滤室，转动时单格单独反冲洗，其余滤室保持正常过滤。

· 主轴、支撑件、紧固件采用不锈钢材质，耐冷却水腐蚀。

2.3 驱动机构

· 驱动：电动减速电机，带过载保护，扭矩满足滤网旋转阻力，出现卡堵自动停机报警。

· 传动：电机带动主轴旋转滤芯；设置位置限位，防止超程转动。

· 轴封：采用耐水机械密封，运行无滴水渗漏。

2.4 排污系统 设备自带电动排污阀，和电机联动；清洗时，对应滤室对准排污口，依靠系统水压实现自反冲洗，污物从排污口排出。

3 控制设计要求（核心）

3.1 具备压差控制、定时控制、手动就地控制三种模式：

· 压差模式：进出口压差达到设定值，自动启动清洗 + 排污；

· 定时模式：按设定时间周期自动启动清洗；

· 就地手动：控制柜面板手动启停，调试检修用。 3.2 电控箱：户外 / 户内防护等级 IP54；PLC 控制，带故障报警（电机过载、排污阀故障等），可输出无源干接点信号至 DCS 系统。 3.3 配有压差变送器，实时监测进出口压差。

4 水力性能设计要求

· 额定流量下，设备本体水阻力≤0.05MPa；

· 反冲洗耗水量小，冲洗不影响主管道供水流量；

· 通流面积足够，避免短时间堵塞造成压差快速升高。

5 材质与防腐设计

1）壳体：碳钢，内壁做防腐涂层，耐淡水腐蚀； 2）滤网、主轴、销钉、紧固件：304 不锈钢；水质腐蚀性强可升级 316L； 3）密封件：耐老化橡胶 / 氟橡胶，耐水、耐温。

6 检修、安全设计要求

1）端盖可拆卸，可整体吊出滤芯，便于检修、更换滤网； 2）电机带过载保护，卡涩自动断电保护； 3）所有法兰密封面平整，垫片可靠，无外漏； 4）设备标注水流方向标识。

7 供货配套

本体、电动驱动装置、电动排污阀、压差变送器、就地电控柜、密封垫片、安装附件。
