集箱式小孔排汽消音器（立式安装）

时间:2026/9/21 17:10:39

集箱式小孔排汽消音器（立式安装）
神美电力辅机制造

一、设备结构

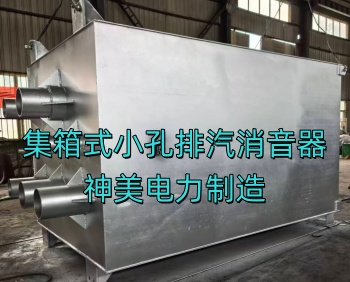

设备现场为立式垂直安装，车间成品为卧式摆放状态。 整体由外部承压集箱壳体、内部多根垂直布置的排气支管、小孔节流消音芯件、外围吸声芯片、上部消音隔断组件、底部进气接口、顶部排气出口、吊装吊耳、支撑支座组成。

1. 内部多根支管垂直轴向布置，支管筒体密布消音小孔，构成一级小孔节流消音单元；

2. 支管外围布置吸声芯片，吸收高频噪声；

3. 箱体上部设置消音隔断，形成多级膨胀消音腔；

4. 底部进气，介质沿垂直支管向上流动，降噪后经顶部出口排至大气；

5. 全金属模块化结构，无易吹落的软性吸音棉。

二、工作原理

蒸汽由底部进入，向上流入多根垂直支管，通过支管密布小孔进行节流降压，完成一级消声；气流穿过外围吸声芯片衰减高频噪音，再经上部消音隔断进行扩容、声波干涉抵消，逐级耗散排汽噪声能量，处理后洁净气体由顶部向外排放。
三、使用范围

适用介质：饱和蒸汽、过热蒸汽。 用于热电厂、工业锅炉安全阀排汽、点火排汽、除氧器排汽等蒸汽排汽降噪； 设计压力≤16MPa，工作温度≤540℃，适配多路排汽介质集中消音处理。
四、技术性能

1. 消声量 2840dB (A)，设备外侧噪声≤85dB (A)，符合厂界噪声标准；

2. 流阻损失≤0.05MPa，不影响安全阀起跳泄放；

3. 承压壳体焊缝无损探伤，整机做水压试验；

4. 全金属结构，耐高温汽流冲刷，可承受频繁间歇排汽冲击；

5. 立式轴向流布局，内部多支管并行通流，通流能力大，现场占地小。

本消音器为立式垂直安装集箱小孔复合型排汽消音器，介质自下而上轴向流动；内部设多根垂直排气支管，支管带小孔节流消音芯件，集箱外围配置吸声芯片，上部设置消音隔断多级膨胀消音；无软性吸音填料；消声量≥30dB (A)；配置吊耳与立式支撑支座；承压焊缝无损检测，整机水压试验；适用于锅炉、安全阀蒸汽排汽降噪。
如需了解详情，请拨打：13861426778
