西峡县宝能新能源有限公司1×30MW生物质热电联产项目胶球清洗装置技术规范书


1. 概述
1.1 本规范适用于西峡县宝能新能源有限公司1×30MW生物质热电联产项目的胶球清洗装置。它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本规范书提出的是zui低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和zui新工业标准的优质产品。
1.3 如投标方没有对本规范书提出书面异议，招标方则可认为投标方提供的产品完全满足本规范书的要求。
1.4 投标方对本体设备及辅助系统设备负有全责，即包括分包(或采购)的产品。对分包（或采购）的产品制造商应事先征得招标方的认可。
1.5 本规范书所使用的标准如遇到与投标方所执行的标准发生矛盾时，按较优标准执行。
1.6 如果招标方有除本协议以外的特殊要求，应以书面的形式提出，并对每一点作出详细说明，作为规范书的附件。
1.7 本规范书经招标、投标双方共同确认和签字后作为订货合同的附件，与合同正文具有同等效力。未尽事宜由双方协商解决。
1.8 在签定合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由招标、投标双方共同商定。
1.9 在合同签定前，招标方有权要求投标方出示相应产品业绩并符合招标方要求，所供产品应有标识编码。
1.10 本技术规范作为合同附件，具有同等法律效力。
2. 胶球清洗装置设备安装及使用条件
2.1 厂址条件
西峡处于亚热带向暖温带过渡地带，属于北亚热带季风大陆性气候，气候温和，雨量适中，光照充足，年均汽温15.1℃，年均降雨量830mm左右，年均无霜期为236.2天，年均日照2019小时。受地形因素影响，山谷风十分明显，每年90%以上天数都是白天刮东南风，夜间多西北风。
本地区主要气象资料如下：
平均气压                         98700Pa
年平均气温                       15.2℃
极端zui低气温                     -11.5℃
极端zui高气温                     41.2℃
zui冷月月平均气温                 2.4℃
zui热月月平均气温                 26.6 ℃
年平均相对湿度                   70 %
zui热月（7月）月平均相对湿度      79 %
zui冷月（1月）月平均相对湿度      65 %
冬季平均风速                     2.0 m/s
夏季平均风速                     2.1 m/s
十年zui大风速                     18.4 m/s
年平均降雨量                     846.6 mm
年zui大积雪深度                   2.7 cm
zui大冻土深度                     12 cm
2.2 设备安装位置
设备安装位置：汽机间0m层，室内布置
2.3 凝汽器技术数据
2.3.1 凝汽器型式：双通道表面式。循环水管道接口尺寸为DN700
2.3.2 凝汽器压力：THA工况为4.9kPa(a)；TRL工况为11.8kPa(a)；抽汽低真空工况为25.0kPa(a)
2.3.3 壳侧设计压力/管侧设计压力：0.2MPa/0.6MPa
2.3.4 凝汽器总有效冷却面积：3000m2
2.3.5 管内平均循环水流速：1.39m/s （设计工况）0.92m/s （低真空工况）
2.3.6 清洁系数：0.85
2.3.7 循环水设计进水温度：20℃（正常）33℃（zui高）
2.3.8 凝汽器冷凝管：不锈钢316L，空抽区管材/规格 TP316L，φ25×0.7mm；数量（待汽机厂家提出）根。
2.4 循环水水质
采用中水，水质分析报告见附件。

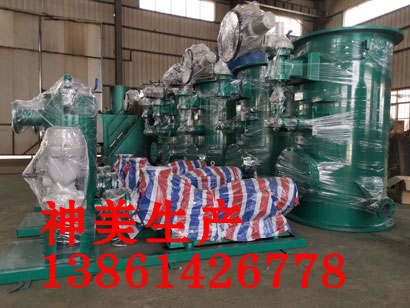

3. 设备规范
3.1 装球室，型号：         （接口DN700mm）       1台
3.2 收球网，型号：         （接口DN700mm）       2台
3.3 胶球泵，型号：   （进口DN125/出口DN100mm）  1台
胶球清洗装置胶球泵电机参数：
序号 名称 单位 参数
1 型号
2 型式 卧式
3 额定电压 V 380
4 堵转电流/额定电流 A
5 频率 Hz
6 功率 KW
7 转速 r/min
8 绝缘等级
9 防护等级
3.4 装球数量：

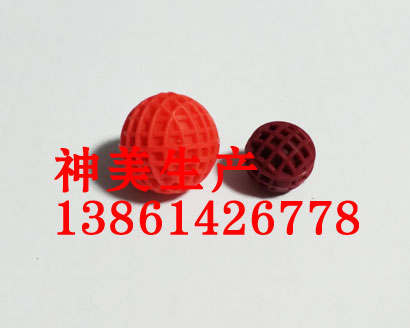

3.4.1 胶球直径：    mm，（根据凝汽器管径确定后，再确定具体胶球直径，暂按23mm核算，但要保证除垢效果）。
3.4.2 胶球材料：海绵橡胶
4. 技术要求（不使用铸铁阀门、阀门压力等级≥1MPa）
4.1 主要部件所采用的材料，各转动轴材料要求采用不锈钢轴，收球网及转动部件采用不锈钢部件，壳体衬胶，衬胶厚度    毫米。
项   目 单位 额定工况及技术参数
胶球泵及电机 型号
 流量 m3/h 90
 扬程 米 22
 效率 %
 电动机
 数量 套 1

装球室 型号
 适用机组 MW 35
 材质要求
 数量 套 1
收球网 型号
 型式
 材质要求
 数量 套 2
分配器 型号
 材质要求
 数量 台 2
4.2 设备制造所采用的标准、规范（标准、规范均为现行版本，包含但不限于此）
4.2.1设计标准
DL543《电厂用水处理设备质量验收标准》
DL/T581《凝汽器胶球清洗装置和循环水二次过滤装置》
DL5011《电力建设施工及验收技术规范〈汽轮机机组编〉》
4.2.2材料标准
GB3280《不锈钢耐酸及耐热钢薄板技术条件》
GB3281《不锈钢耐酸及耐热钢厚板技术条件》
GB2270《不锈钢无缝钢管》
GB699《优质碳素结构钢技术条件》
GB700《碳素结构钢》
GB912《碳素结构钢和低合金结构钢热轧薄钢板及钢带》
GB3274《碳素结构钢和低合金结构钢热轧厚钢板及钢带》
GB/T983《不锈钢焊条》
GB/T5117-《碳钢焊条》
GB713《优质碳素结构钢》
4.2.3 管路标准
HG20592《钢制压力容器法兰（欧州体系）》
JB81《平焊钢法兰》
4.2.4 制造标准
GB228《金属拉伸试验方法》
GB/T229《金属夏比缺口冲击试验方法》
GB332《金属弯曲试验方法》
GB985《气焊、手工电弧焊及气体保护焊焊缝坡口的形式与尺寸》
GB986《埋弧焊焊缝坡口的基本形式与尺寸》
JB/T4711《压力容器油漆、包装、运输》
4.3 收球网收球率≥98%，水阻≤200mm水柱。
4.4 胶球规格与凝汽器管管径相匹配。
4.5 收球网滤网表面杂物堆积过多时将收球网片竖直立起，利用循环水进行冲洗。
4.6 装球室应有足够的贮存容积，以使循环有适当的间隙，保持循环的稳定。
4.7 系统阀门采用球阀或旋塞阀，阀门应有位置指示器和限位装置。
4.8 在距设备1m处，其zui大噪音水平不得高于85dB(A)。
4.9 胶球清洗装置具有远方监控功能，并向DCS提供4-20mA的位置反馈信号。
4.10 电气要求
4.10.1电动机由卖方负责配套和供应；有关电动机设计参数和具体要求由卖方与电动机厂商定.
4.10.2厂家配套提供就地控制柜，设备的控制、连锁、保护等要求均由投标方实现, 招标方仅提供380/220V交流电源。并在技术协议生效10天内向设计院提供控制箱详细资料（包括但不限于：就地控制柜的外形及安装尺寸、标注有具体内容的端子排布置与出线图、每套胶球清洗装置所需电源总容量等）。
厂家配套提供的控制箱应符合以下要求：
4.10.2.1 控制箱必须满足现行有关“国标”、“部标”的技术要求；
4.10.2.2 控制箱内应接地部分须可靠连接至一接地端子，并在外壳留有可接截面不小于4平方毫米导线的接地端子供业主接地用；
4.10.2.3 电气、热控柜内外原件按图标注名称、标签，端子排、线头标识完整；
4.10.2.4 控制箱防护等级为IP55；控制箱内断路器、接触器等元器件均应采用一流产品。就地控制箱和动力箱均采用厚度不小于2mm的不锈钢拉丝板制作；
4.10.2.5 所提供的资料应清楚、详尽、准确、明了；
4.10.2.6 配供控制箱至就地控制设备的电源及控制电缆。
4.11 油漆
所供设备、管道及其它附件的油漆执行DL/T 5072《火力发电厂保温油漆设计规程》。
所供设备、管道及其它附件的油漆应在工厂内完成，为保持厂房内所有设备及管道的色调协调，面漆的颜色由招标方确定。投标方随设备提供不少于10%的zui后一层面漆量，用于在设备安装完毕后由投标方现场对剐蹭部分进行补漆涂刷，卖方提供现场补漆指导。
4.12 胶球清洗装置设备使用寿命30年以上，设备保质期为自投运后一年。
5. 供货范围（包含但不限于此）
序号 名称 规格和型号 单位 数量 产地 生产厂家 备注
1 收球网（含电动执行机构、导流装置、扰涡流装置、出口水量调节装置等）  台 2
2 组合式（胶球泵、电动机、装球室）（含电动执行机构、止回装置等）  台 1
3 分配器  台 1
4 汇集器  台 1
5 控制柜(含电气元件、电缆等)  台 1
6 海绵胶球  只 ＞3000
7 连接反法兰  套 1
8 连接紧固件  套 1
9 压力表  只 1
10 压差变送器  台 2
11 电动球阀  台 2
13 装球室放水阀  套 1
14 装球室放气阀  套 1
供货设备及阀门接口若为法兰连接的，其反法兰及连接件由厂家供货,胶球数量按装球量的1.5倍供货。
5.1 全部合同设备到达现场日期为   年    月    日到达施工现场。
6. 技术文件
6.1 在技术协议书签字后7日内投标方zui终按技术协议书要求向设计院提供2份供设计用的资料，同时向电厂提供2份。技术资料和图纸的语种为中文，对于进口设备及附件采用中、英文。如未提供中文技术资料和图纸，则可视为未提供。并在图纸上注明提供范围的分界线，同时提供电子版文件1份（电子文件的图纸为AutoCADR 2004格式1:1绘制，不按比例绘制的设计方不可以予接收，文本文件为WORD 2003格式）。所有资料上标明“西峡县宝能新能源有限公司1×30MW生物质热电联产工程”与“正式资料”字样。zui终技术资料提交后不得任意修改，且电子版资料必须与zui终纸版技术资料一致，如不一致，造成的一切后果由投标方负责。设备到货后与所提资料不符所造成的一切返工和损失由投标方负责赔偿。卖方提供的电子版/蓝图中的内容发生变化时，须标明升版后图纸中变化的具体内容、版次及日期，未标明以上内容的，设计院有权不予接收。
6.2 配合工程设计的资料与图纸如下，包括但不限于此：
6.2.1 设备外形尺寸图，并有详细尺寸。
6.2.2 与有关设备配合接口图，管道连接图，法兰和焊接接口尺寸，重要部件的组装图。
6.2.3 设备部件、阀门明细表（含规范、数量、重量和材料）。
6.2.4 自动胶球清洗装置系统安装、使用及维护说明书
6.2.5 安装、运行、维护、检修所需的详尽图纸和技术文件,包括设备总图、部件总图、分图、接线图、逻辑图、P&I图、程序清单和必要的零件图、计算资料等。
6.2.6 测点布置图（P&I图）
6.2.7 胶球清洗装置系统控制、联锁、保护说明
6.2.8 胶球清洗装置系统控制、保护逻辑图
6.2.9 备件及专用工具清单
6.2.10 进口设备及部件清单
卖方在设备出厂前向买方及设计院提供的技术文件和图纸不能取代设备装箱资料。装箱资料的内容满足配套供货检测控制设备的安装、调试、验收。运行、检修及维护的需要。
6.3 随机资料12份，在设备交货前1～2个月提交给招标方。并在图纸上注明提供范围的分界线，同时提供电子版文件1份。
7. 验收及现场服务
7.1 虽经工厂的试验验收，卖方还要保证现场试验达到要求的性能和可靠性，对于工厂的检查验收，不应认为是解除制造厂所负的责任。
7.2 设备发货前 7日，通知电厂进行出厂前验收。
7.3 在设备安装、调试过程中，卖方应按买方要求提供现场服务。
7.4 买方的代表应能得到并审查卖方的质量检查大纲。
7.5 设备制造前卖方须提供设备监造大纲和监造计划。
7.6 主设备使用寿命不小于30年。
8. 售后服务
8.1 卖方应书面详细说明所愿意承诺的售后服务项目和内容。这些承诺将与本技术规范书的要求具有同等效力。
8.2 以下售后服务是zui低的要求：
8.2.1 卖方有责任派代表到现场指导安装，调试和试运行，并负责解决合同设备在安装、调试、试运行中发现的制造质量及性能等有关问题。
8.2.2 产品的质保期定为设备经安装试验合格后1年，在产品质保期内制造质量问题由卖方负责免费修理或更换。
8.2.3 对非卖方责任造成的设备损坏，卖方有优先提供配件和修理的义务。
8.2.4 对买方选购的与本合同设备有关的配套设备，卖方有提供技术配合的义务，并不由此而发生任何费用。
8.2.5 卖方有长期提供设备易损件或提供易损件供应商名单的义务。
8.2.6 卖方有为买方免费培训运行维护人员的义务。
8.2.7 接到买方书面通知后，供货方售后服务人员应能在72小时内到达现场。
8.2.8为了减少买方检查工作量，卖方有责任向买方提供全部材料证明书和工厂试验数据。一些重要的检查与试验项目，买方有派代表参加的权利，卖方应在试验前7天通知买方代表参加。
