精密激光打孔全自动滤水器结合图纸分析结构特征？

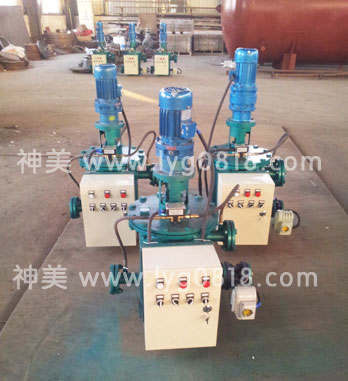

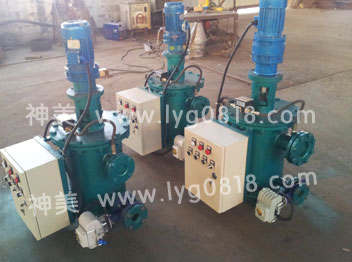

       一种精密激光打孔全自动滤水器，涉及滤水器技术领域。主要技术特征是在简体(7)内连接有过滤网筒，水流转向阀连接在过滤网筒内，并通过电动执行器的轴向动配合连接在简体上，电动阀通过碟阀连接在排污口，上构成。适用于轻工、水电、火电及其石化工业项月作为配套产品。具有体积小，重量轻，检修方便，手动和自动可自由转换，能够进行过滤、清污、排污的“正、反冲洗”的效果。
       一种精密激光打孔全自动滤水器，其特征是法兰( 1 )，带法兰的出水管(5 ),排污管(11 )，电动执行器(4)的套筒，差压控制器(9)和压力表(6)连接在筒体(7)上，在简体(7)内连接有过滤网筒(2),水流转向阀(3)连接在过滤网筒(2)内，并通过电动执行器(4)的轴向动配合连接在筒体(7)上，电动阀( 10)通过碟阀连接在排污口( 11)上，控制箱( 12)的控制电缆(8)分别连接电动执行器(4)，电动阀( 10)和差压控制器(9),压力表(6)连接差压控制器(9)构成。
精密激光打孔全自动滤水器所属技术领域
       新型涉及一种精密激光打孔全自动滤水器，属于全自动滤水器技术领域，适用于水电、火电、钢铁冶金、轻工及其石化工业项目作为配套产品。
       目前国内现有的滤水器，一般有固定式滤水器，即为拆卸滤网的方式进行滤水。另一种为转动式滤水器，即为靠人搬动轴，由轴转动滤网实现清污。它们的不足之处是占地面积大，空间利用率低，需要基础安装，混凝土浇筑，长时间工作必须拆体后才能对内部进行检修，存在着不能进行“反冲洗”，而且尚有一部分泥沙不能有效地去除的问题。发明内容
       为了克服现有滤水器的不足，本实用新型提供-种精密激光打孔全自动滤水器，这种滤水器具有体积小、重量轻、检修方便、手动和自动可自由转换，能够进行“正、反冲洗”，具有自动过滤、清污、排污的功能。
       本实用新型解决其技术问题所采用的技术方案(图1)是:法兰(1),带法兰的出水管(5),排污管(11),电动执行器(4)的套管，差压控制器(9)和压力表(6)连接在简体(7)上，在筒体(7)内连接有过滤网简(2),水流转向阀(3)连接在过滤网筒(2)内，并通过电动执行器( 4 )的轴向动配合连接在筒体(7)上，电动阀(10)通过碟阀连接在排污口(11) 上，控制箱(12)的控制电缆(8)分别连接电动执行器(4)，电动阀(10)和差压控制器(9), 压力表(6)连接差压控制器(9)，电动执行器(4)和排污电动阀(10)上连接有手动手柄构成。
       新型的工作过程是当需要过滤的水，由管道连接进、出水口的法兰(1、5)上，水就进入自动滤网器的过滤网筒(2), 少部分污物就聚集在滤网上，水中杂质通过收集口沉降在排污口底部，这种过滤排污过程，称为定时“正冲洗”。当污物聚集在滤网筒内外形成的压力差达到预设值(55~414KPa)时，差压控制器将信号传至控制箱(12)，由程序控制器(12)给出指令电动阀( 10)动作打开排污口进行排污，同时电动执行器(4)指使水流转向阀(3)旋转90°，改变水流途径，进行水流“反冲洗”滤网，反冲洗滤网时间由控制箱设置时间程序控制(1~100分钟),待清洗的时间完成后，排污碟阀关闭，排污结束。此清洗排污过程为“反冲洗”。
新型的有益效果是:
       1、由进水口进人的水污物经过滤网后，附着在滤网表面上，杂质由水流冲向杂质收集段，到排污口底部进行排出，当滤网筒上内外差压达到一定值时，水流转向阀旋转90°，排污阀打开，水由外向内进行“反冲洗”由排污口排出。由于本滤水器的特殊结构，具有对行物进行过滤，对杂质进行收集的“正冲洗”过程。
       2、由于进水和出水口直接用法兰连接，不需要预留基础，进行混凝士浇筑。而且本产品的体积为现有滤水器的1/4，可以布置在厂房或墙壁的一侧，实际占用空间小，具有便于管路安装布置，是一种体积小，重量轻的产品。
       3、本实用新型为精密激光打孔全自动滤水器，只需一人打开法兰盖，将滤网取出，即可对整机进行大修，平时几乎不用维修，具有检修方便的特点。
       4、由于采用在电动执行器和电动阀上安装了手动装置，只需手摇手柄就可以进行手动过滤、清洗，因此本实用新型具有手动和自动的两种功能。

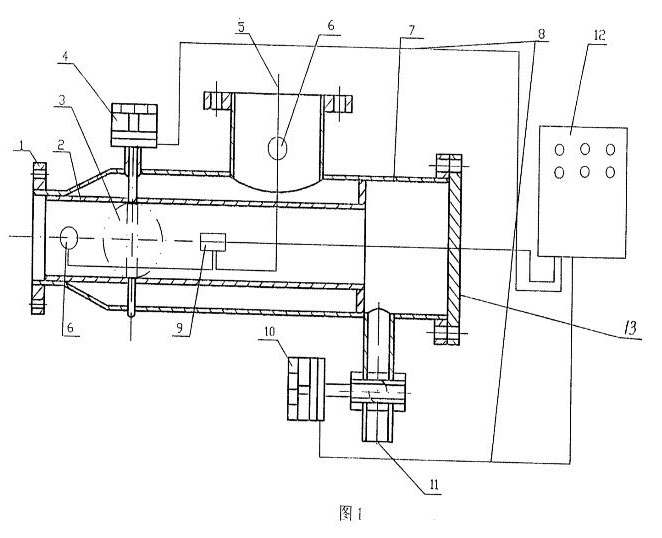

下面结合附图和实施例对本实用新型进一步说明。图1是本实用新型的结构图。
       图中1为进水法兰，2为过滤网筒，3为水流转向阀，4为电动执行器，5为出水法兰，6为压力表，7为简体,8为电缆线，9为差压控制器，10为电动阀，11为排污口，12为控制箱，13为检修法兰盖。
具体实施方式：
       在图1中，以进出口通径为DN150为例，筒体(7)按国家压力容器标准，进行制造焊接，φ300 x 845mm过滤网筒(2)按用户需要的过滤精度要求进行制作。进、出水孔、排污口孔、电动执行器开孔按国家压力容器标准进行开孔焊接接管。选用现有技术的法兰紧配合安装在进、出水口上，检修法兰盖螺纹连接在简体(7)上，市场购买电动执行器(4)和水流转向阀(3),通过电动执行器的轴动配合安装在简体(7)和过滤网筒(2)内的水流转向阀(3)上。选用现有电动阀(10)通过轴向连接安装在排污口(11)内的碟阀上，压力表(6),差压控制器(9)安装在筒体(7)上，采用国内已有PVC 型程序控制块制成控制器(12),当定时清污时，PVC 可编程序控制设定时间为0~ 1000小时，“反冲洗”时间设定为1~100分钟。并用电缆(8)连接电动执行器(4)电动阀(10),差压控制器(9)，压力表(6)连接差压控制器(9)。手摇手柄安装在电动执行器(4)和电动阀(10)上构成。
