发电机定子冷却水新型滤网——激光打孔滤水器技术改造分析?

        所谓的精密滤水器是指发电机定子冷却水过滤器/精密过滤器/发电机定子冷却水新型滤网/激光打孔滤水器/精密激光打孔滤水器等水电站的技术供水要求水电站的发电机定子、发电机上导及推力轴承、   水轮机导轴承等部件,由于运行时产生的机械损耗和电气损耗等,产生大量的热,为了保证水轮发电机组这些部位正常工作,需要清洁且带有一定压力的水进行冷却和润滑。冷却用水一般与发电用水同源,但是,水库和江河水质一般较混浊,特别是低水头电站在汛期水中含沙量大,并夹带有大量的泡沫、秸根、树棍、塑料制品等杂物,因此,必须先将这些杂物和泥沙过滤后才能作冷却用水,因此对技术供水中激光打孔滤水器有下列要求:①保证有足够的过流能力；②足够的水压；③足够的水质精度；④不致造成管道堵塞；⑤多种操作功能；⑥清污工作在线进行；⑦能够解决转动机构易被杂物缠绕、卡死的问题；⑧检修维护要方便。
        激光打孔滤水器水流流态分析水流在激光打孔滤水器内的流态是十分复杂的。当激光打孔滤水器工作时,过流量越大,则体内的流速越大,其产生的压降越大。产生的压降与流量的平方成正比。一般来说,管道系统中的流速为3~4m/s,过机平均流速为1~2m/s。在实际过滤过程中,过滤网面还有堵塞现象,这也是引起压力损失的另外一个主要原因。大多数激光打孔滤水器采用带有冲压孔的钢板网作为过滤部件。由于水在通过小孔时,过流面积突然减小,流速会突然增大,在小孔的进口有明显的局部流动阻力和局部压力损失,由于有网孔的存在,水流中夹携的污物在进入孔之前被截留,其过程较为网面杂物附着状态杂。网面的污物附着形式主要有4种形式。若不及时将污物清除,就有可能将网孔堵死,导致供水系统的供水量不足。因此迅速、及时、在线、完全地清除这些附着在网板上的污物,确保激光打孔滤水器畅通过水,是激光打孔滤水器的主要功能之一。

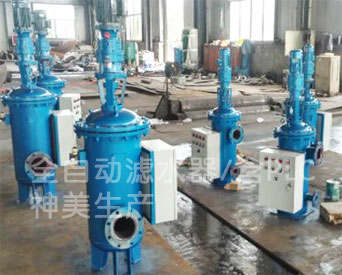

        与传统设计相比,该方案的主要性能特点包括:
        1)过滤面积大大增大,工作水压损失减小。常用的激光打孔滤水器的滤芯只有1圈滤网,而该方案的过滤组件是内外2圈相互隔绝的滤网构成,在激光打孔滤水器的筒体外形尺寸及进出水管管径相同的情况下其过滤面积增大了许多。
        2)Y型排污转臂转动力矩小,摩擦力小,不易卡死。在激光打孔滤水器进行清污、排污工作时,滤网、过滤单元、隔环均固定不动,仅由转轴带动Y型排污装置转动,而Y型排污装置的质量很小,转动力矩也很小,转速慢,而且其外形尺寸小,回转半径小,因此,Y型排污转臂转动时,不容易被泥沙、漂浮杂质等污物卡住,产生偏转甚至卡死。
        3)性能稳定。Y型排污转臂在清污的旋转过程中,其上面两管口只能同时对正1个内圈过滤单元和1个外圈过滤单元,并形成回流通道,激光打孔滤水器2圈共计有几十个过滤单元,而每一瞬间只有2个过滤单元与排污管相通,处在清污工况时,其余的过滤单元仍然处在正常的过滤工况。这样,运行的激光打孔滤水器在清污时被清洗的滤网面积与工作滤网面积相比,比例很小,不超过5%,清洗工作时耗水量很小,所以出水口水压波动幅度就很小,运行性能平稳。
        4)滤网清洗效果好,激光打孔滤水器工作可靠。由于过滤单元在正常过滤工况的水流方向与其被清水回流冲洗工况的水流方向相反,所以在激光打孔滤水器内部水压达到0.25MPa以上时,回流冲洗过滤网的效果就很明显,从而提高了激光打孔滤水器工作的可靠性。
        5)自动控制系统功能齐全。控制系统以PLC为核心,辅以必要的控制元件形成电控箱,形成了功能齐全的自动控制系统。控制单元面板可显示、设定清污时间参数。该激光打孔滤水器有多种清污方式,还可以将所有的机械、电气信号引到中控室信号屏上,实现远程监控或计算机联网监控。
        6)运行、维护检修方便。在筒体的下部设有维护检修孔,可方便地对筒体内部进行维护、清扫,简单的检修工作不需用起吊装置就可进行。
