自动/电动滤水器仪表和电控柜的设计要求和供货范围？

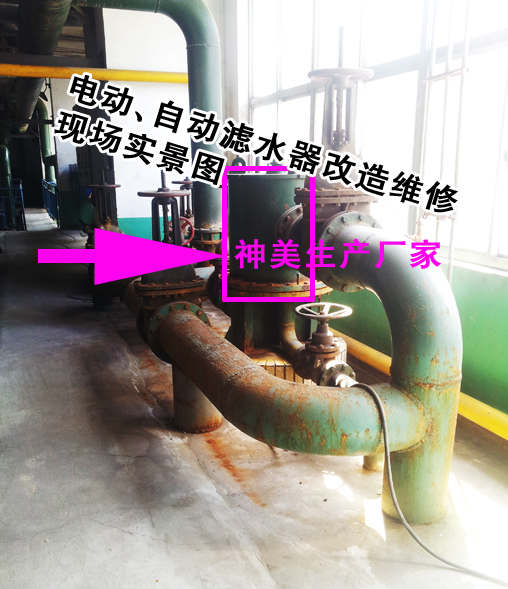

自动/电动滤水器仪表和控制要求：
      投标方应为每台机组的电动滤水器各设计和提供一套完整的控制系统，包括控制箱和必需的就地仪表等。控制系统应为DCS控制。投标方应必要的控制接口（所有接口信号均应接至就地控制箱的端子排上），提供控制逻辑图并配合DCS厂家完成控制逻辑组态。
      控制系统应能实现电动滤水器的“远控自动”、“远控手动”以及“就地手动”控制模式。在“就地手动”方式下运行时，排污电动门和反冲洗转子均能在控制箱上单独进行操作；在“远控自动”方式下运行时，当电动滤水器前后压差达到设定值时，排污电动门和反冲洗转子按一定的次序清洗滤网；在“远控手动”方式下运行时，当远方发出“启动”指令时，无论差压是否达到某一定值，均可自动清洗一次。滤网前后设置差压变送器，差压变送器应采用ROSEMENT、EJA、E+H产品，最终由招标方确定。差压变送器及相应的测量导管、仪表阀门及附件均由投标方随主设备一起提供。
      自动/电动滤水器控制装置与机组DCS之间应有接口。控制装置应向DCS输出“滤网差压（4~20mA）”模拟量信号，供远方监视滤网前后差压；无论电动滤水器在何种工作模式，当某个电动设备没有按照程序规定的要求动作或在规定的时间内没有到达指定的位置时或有过力矩信号发生时，控制装置也应向DCS发出“故障”信号，控制装置还应能接受DCS发出“启动”指令信号以及“运行”、“停止”、“远控/就地”等反馈信号，“故障”、“运行”、“停止”、“远控/就地”以及“启动”信号均为无源干接点信号。
      所有电动执行机构随阀门配供，要求采用智能型一体化电动执行机构。国产品牌阀门的电动执行机构采用上海澳托克、南京科远、上自十一厂、江苏诺博勒等公司智能一体化产品,分项报价，以最高价计入总价，最终品牌由招标方确定。
      招标方仅向投标方提供的控制箱提供一路三相四线制380V电源，控制箱的防护等级为IP56。在控制箱上应布置各个电动设备的状态指示灯和操作装置。控制箱内还应有所控制的电动设备的电气元件（断路器、接触器等）。控制箱到各电动设备的电缆由投标方提供。控制箱内所有继电器应使用进口或引进技术产品，控制箱在出厂前应组装完成。电动机采用F级绝缘，按B级温升考核。
设计与供货界限及接口规则
      投标方负责自自动反冲洗电动滤水器入口（含反法兰及附件）到自动反冲洗电动滤水器出口法兰止（含反法兰及附件）的公用底座上的所有主辅设备（含配套电动机）和测量及控制保护系统，包括本体和电动机及滤水器内部的反冲洗、排污水管路、阀门及附件的设计与供货，机组的机座、地脚螺栓与垫片的设计与供货。
      电源招标方负责提供，电源接口由投标方负责提供。即招标方分别提供一路AC380V动力电源至电动机配套接线盒接线端子上端口，电缆由招标方负责。
      投标方应成套供应满足自动反冲洗电动滤水器启停与安全监视和经济运行所需的安装在本体范围内的所有就地仪表、温度、压力等测量元件，并提供连接的一次仪表（包括仪表阀门、仪表导管、管接头、接线盒（IP65）、线槽等所有安装附件）。
      投标方负责提供接线盒、控制箱及其安装，并负责就地仪表至就地接线盒、仪表柜（箱）间的电缆连接。
      所供设备的跳闸条件，安全要求和启动/停止程序逻辑、I/O清单和设定值清单等以及配合完成DCS的接口设计连接。
      从接线盒至就地仪表或设备的所有电缆及接线、端子排还应预留有端子总数15%的端子排由投标方设计、供货及安装，投标方与招标方的接口位于接线盒、控制箱对外的端子排接线处。
      电缆两端的设备为投标方设备时，该电缆由投标方供货并提供接线；电缆一端设备不属于投标方设备，该电缆将由招标方负责并供货。
自动/电动滤水器供货范围：
      投标方应确保供货范围完整，以能满足用户安装、调试和正式投入运行要求为原则， 在技术规范中涉及的供货要求也作为本供货范围的补充，若在安装、调试、运行中发现缺项由投标方及时补充，且不发生费用。
      设备本体包括但不限于：自动反冲洗电动滤水器本体；电动机；机座、地脚螺栓、预埋件、螺母及石墨缠绕垫（片）；滤水器与电动机间的联轴器、垫片、螺栓等紧固件及保护罩；滤网；滤网前后压力表及附件，滤网前后压力开关及附件；滤水器本体范围内所需的系统的管道、阀门（包括滤水器进、出口电动蝶阀，自动排气阀、电动排污阀）及附件；以及与外部系统连接的反法兰及连接件等。
      投标方提交给招标方的每一批资料都附有图纸清单，每张资料都注明版次，当提交新版资料时注明修改处并说明修改原因。在后一版图纸上所有与前一版图纸不同之处作出明显的标记。
