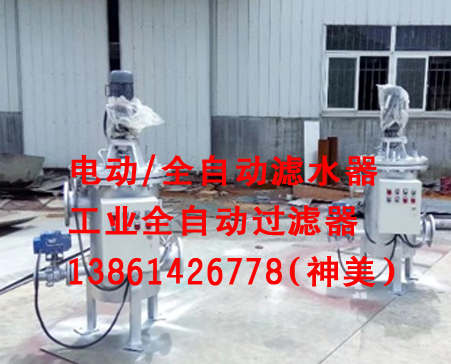

全自动滤水器，全自动清污滤水器产品性能、技术说明?


       全自动滤水器，全自动清污滤水器。在过滤腔内，装有过滤组件和液流臂。过滤组件的隔环、底盘、压盖三者严密组装，隔环将一个滤网分隔成内外隔绝的两层滤网，在滤网与隔环之间有多个过滤单元，液流臂在传动轴带动下旋转，液流臂的两臂每次分别和两个过滤单元接通，借助少量过滤后的清洁水，逐步将所有过滤单元内滤网上的污物冲洗后排出，并通过自动控制机构，实现在不停机的情况下，大面积过滤与小面积冲洗同时进行，而且耗水量少，局部水头损失小，出口水压稳定。
       一种全自动滤水器，全自动清污滤水器，由执行机构和自动控制机构两部分组成，执行机构是全自动滤水器，过滤器，排污短管，电动排污阀，过滤器主要由上壳体、下壳体，电动机、减速装置，传动轴，过滤组件组成，电动机与减速装置连接，其机座固定在轴承座上，轴承座固定在壳体上，减速装置的输出轴固定在轴套内，由轴承支承，上壳体和下壳体在凸缘处由螺栓固定连接，下壳体的排污口通过波兰与排污短管相连，排污短管出口接有电动排污阀，其特征在于在上壳体与下壳体组成的过滤腔内，装有过滤组件和液流臂，传动轴的一端与轴套固定连接，另一端穿过过滤组件，轴端通过法兰盘与插进过滤组件底盘的液流臂中心盘上端面固定连接，中心盘的外表面与过滤组件的底盘内表面之间装有轴套，液流臂下端的排污管插在下壳体下底的内凸台里，排污管与凸台的内壁之间装有轴套，过滤组件的底盘固定在下壳体的内凸台上；
       全自动滤水器，过滤组件主要由压盖、滤网、过滤单元，螺栓、底盘、隔环组成，过滤组件的特征是：过滤组件的滤网是由与传动轴同心的两层滤网组成，过滤组件的底盘上有两圈过水孔，内、外层滤网插在两圈过水孔两侧的凹槽内，内、外层滤网的上端扣有压盖，压盖和底盘之间通过螺栓连接成一整体，隔环、底盘，压盖三者严密组装，内，外层滤网之间通过隔环分成隔绝的两部份，隔环与内层滤网上间装有N个过滤单元，隔环与外层滤网之间装有M个过滤单元，过滤单元毗连成与传动轴同心的两圈过滤通道，过滤单元与滤网接触的一面呈开口状，两圈过滤单元的下端与底盘上的两圈过水孔对应接口；
       液流臂的特征是：液流臂呈“Y”形，臂的两端中心距不等，U形管内装有止推套，过滤组件的底盘与止推套的上端面接触，止推套的上口分别和过滤底盘上的两圈过水孔相对，孔径相同；自动控制机构由与减速装置连接的电动机HD、与排污阀连接的排污电动机D装在滤水器上的差压信号器ADD，装在控制箱内的三个继电器1SJ、2SJ、3SJ；三个中间继电器1ZJ、2ZJ、3ZJ；三个交流接触器1KC、2KC，2GC计数器PA、两个热继电器1RJ、2RJ，装在配电盘上的两个转换开关1DK、2DK；是智能化设计，系统可自动识别杂质沉积程度，给排污阀信号自动排污。全自动滤水器，全自动清污滤水器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水进行过滤并自动对滤芯进行自动清洗排污的功能，且清洗排污时系统不间断供水，自动化程度很高。
