半焦电厂新建工程热网切换式到循环水全自动滤水器技术规范

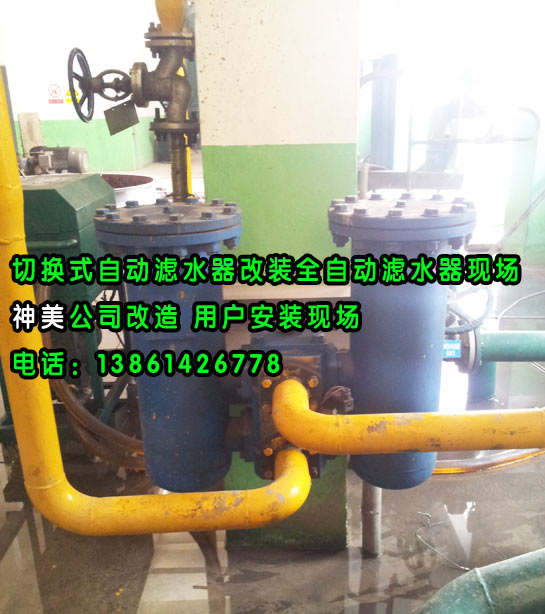

下面介绍的是神美公司生产的全自动滤水器使用技术协议，从切换式滤水器到循环水全自动滤水器的改造技术说明。
设计条件
a）　设备名称
热网循环水全自动滤水器
b）　设备台数
     全厂共安装1台
c）　设备用途
过滤热网循环水回水。
d）　设备安装位置
汽机房内零米层。
e）　需方要求单台滤水器的设计参数
表3.7-1　设备主要技术规范（暂定）
序号 项　　目 热网循环水滤水器
1 型式 立式直通自动反冲洗
2 型号 LSHK-700/0.6
3 介质性质 热网循环水
4 设计温度 50℃
5 设备工作压力 0.2MPa
6 设计流量 6000t/h
7 设计压力 0.6MPa
8 进出口规格 DN700
9 过滤网及滤网转轴材料 不锈钢316L
10 过滤精度 3～5mm
11 设计水阻                  0.2kPa
注：空白处由供方填写。
1　主要零部件的材料
1.1　材料的选用应满足设备的工作条件，保证设备的长期安全运行。
1.2　材料进厂应进行材料试验，保证材料的化学、物理性能满足设计要求。
1.3　应按有关国标或制造厂选用的标准标出主要零部件材料牌号，当没有这些牌号时，应标明材料制造厂家，材料的物理特性、化学成分。
1.4　全自动滤水器壳体采用Q235B，网芯及内部传动部分采用不锈钢316L，并在外表面涂防腐环氧漆2遍。
2　性能要求
2.1　全自动滤水器能在规定的环境条件下长期安全、可靠、平稳运行，并满足各种性能和工况要求，特别在水质变恶劣情况下，仍能平稳连续工作；能有效利用进出水管之间的差压，提高反冲洗强度与效率，网面清洁系数达90%以上，保证自动滤水器高效清洁运行。
2.2　全自动滤水器本体及支座设计应能满足当地地震烈度所必须的强度要求，并保证结构上的完整性。
2..3　使用寿命不小于30年，易损件寿命4年。
2..4　全自动滤水器的有效流通面积大于管道横截面积，自身阻损小于0.0039MPa。
2..5　全自动滤水器采用PLC实现全自动程控运行，控制方式分自动和电动两种方式：在自动操作方式下，全自动滤水器自动定时进行排污或当自动滤水器结污后，自动滤水器压差升高至设定值时，自动启动反冲洗机构及开启排污阀，对自动滤水器进行反冲洗，直至全自动滤水器压差降低到设定值以下，自动关闭反冲洗机构及排污阀。自动滤水器设有前后压差测量装置。排污时间设定值可调。反冲洗瞬时水量小于相应时间内额定流量的7%。控制箱内应留有与DCS的硬接线位置，便于再DCS中监视设备的运行状态。
2..6　滤网的网孔光洁无毛刺，网眼无连孔、破孔等缺限，并且排列整齐，网孔中心距设计合理，保证强度并减小水阻。
2..7　全自动滤水器设有排气口及排污口，并带有排空气阀及排污阀。
2..8　全自动滤水器系统中阀门开启与关闭保证灵活、方便。
2..9　为方便检修起吊，各需要起吊的零部件设置起吊挂耳。
2.10　全自动滤水器旋转排污斗电动执行机设有手动机构，在电源故障时备用手动操作。
2..11　因设备安装空间紧张，供货方应尽可能的缩小外形尺寸进行制造。
4仪表控制及电气要求
1卖方应提供滤水器范围内所需的全部检测仪表、取样部件、导管、仪表阀门、检测元件、传感器、接线盒、就地控制箱以及一次元件、电动阀门至就地控制箱或接线盒的导线、电缆等，并提供相关图纸资料。
2卖方应在投标阶段提供就地安装仪表和控制装置的详细清单和说明。清单上应写明数量、制造商、型号和用途。
3每台滤水器应设有2台滤网差压变送器；1台用于滤水器本体控制系统，1台用于DCS；滤水器应设有进口、出口就地压力指示表。
4滤水器本体控制系统与机组DCS交换的初步I/O信号：
滤水器本体控制系统启动指令（DCS送至滤水器就地电控箱）
滤水器本体控制系统停止指令（DCS送至滤水器就地电控箱）
滤水器本体控制系统已运行（滤水器就地电控箱送至DCS）
滤水器本体控制系统已停止（滤水器就地电控箱送至DCS）
滤水器本体控制系统位于远控位（滤水器就地电控箱送至DCS）
滤水器本体控制系统故障（滤水器就地电控箱送至DCS）
所有I/O信号均为无源干接点信号，接点容量为220VAC，3A或220VDC，1 A。
5卖方所供的阀门电动装置应为扬修智能一体化产品。
6阀门电动装置应具有开方向和关方向限位开关，开/关方向限位开关应带有两对独立的两常开、两常闭接点，接点容量为220VAC 5A或220VDC 1A。阀门电动装置还应具有开关方向力矩开关，开/关方向力矩开关应各带有一对独立的两常开、两常闭接点，接点容量为220VAC 5A或220VDC 1A。
7卖方提供的就地控制/箱柜应完成所有配套设备的供电和连锁控制。就地控制箱/柜内部若混装动力回路和弱电信号回路，应将两种回路所关联的设备、端子牌和连接导线分开布置，并应有防止干扰的屏蔽措施及便于检修的安全措施。所有厂供机柜应设有照明及检修电源设备（三孔及两孔电源插座），应留有一定的备用端子
8买方仅提供380VAC三相三线电源（来自电气MCC），如需其它等级电源，应由卖方自行配置电源转换器。
序号 名　　称 型号 数量 产地 生产厂家
1 滤水器本体 LSHK-700/0.6 1 江苏 神美
2 滤水器执行机 BL-1812 1 江苏 神美
3 电动排污门 DN150 1 江苏 扬修
4 自动控制箱 500X600X200 1 江苏 神美
5 放气阀 DN25 1 江苏 神美
6 配带反法兰及紧固件 DN700 1 江苏 神美
