350MW开式全自动滤水器扩建工程技术规范书

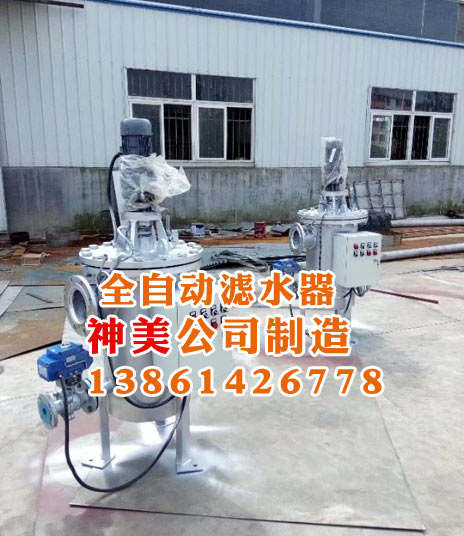

      该项目350MW开式全自动滤水器是连云港市神美电力公司生产制造，下面是该用户对采购我公司全自动滤水器产品技术规范要求。全自动滤水器是一种利用滤网直接拦截水中的杂质，以净化水质及保护系统其他设备正常工作的精密设备，克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水进行过滤并自动对滤芯进行自动清洗排污的功能，且清洗排污时系统不间断供水，可以监控过滤器的工作状态，自动化程度很高。
附件1 技术规范
      1.1 本技术规范书适用于哈尔滨1x350MW供热机组的开式全自动滤水器和热网循环水滤水器。它包括本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
      1.2 本技术规范书书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和技术规范书的条文，投标方应保证提供符合本技术规范书和最新工业标准的优质产品。
      1.3 投标方应在投标文件中，对于招标文件进行逐段应答，表明是否接受和同意本招标文件的要求，如：接受和同意招标文件某条款的要求，则在该条款后注明：“理解并承诺完全响应上述条款的要求”；若针对某条款，投标方有特别的建议、方案、技术特点或差异，请在该条款下加以描述和说明。如有差异（无论多少），均应填写到招标文件附件10的差异表中。如投标方没有对本招标文件的要求提出书面异议(或差异)，招标方则可认为投标方完全接受和同意本招标文件的要求。
      1.4 开式全自动滤水器在签订合同之后，招标方有权提出因技术规范书标准和规程发生变化而产生的一些补充要求，具体项目由招投标双方共同商定。
      1.5 本规技术规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按较严格标准执行。
      1.6 在合同签定后，招标方有权因规范、标准、规程发生变化而提出一些补充要求。
      1.7 投标方对开式全自动滤水器和热网循环水滤水器的成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。分包（或采购）的产品制造商应事先征得招标方的认可。所有分包产品以最高价计入总价，最终由招标方确定。
      1.8 投标方应提供高质量的设备，这些设备应是技术先进并经过两台三年以上成功运行实践证明是成熟可靠的产品。
      1.9 本技术规范书未尽事宜，双方协商解决。
      1.10 本工程采用KKS标识系统，投标方在中标后提供的技术资料（含图纸）和设备的标识必须有KKS编码；具体标识要求由设计院提出，在设计联络会上确定。投标方根据设计院给出的KKS编码码段和编码要求，并在所有图纸、清册和说明书等技术资料和设备铭牌中作出明确标注。
2.1 工程概况
      扩建工程的厂址位于哈尔滨市香坊区东南侧。厂址所处地区属寒温带大陆性季风气候区，春季干旱少雨，多大风；夏季炎热多雨，一年中的大部分降水集中在夏季；秋季天高气爽，较短暂；冬季漫长，严寒干燥。
根据哈尔滨气象站1951年~2007年的实测资料统计累年各气候特征值如下：
      平均气温：                5.4℃
      平均最高气温：            10.0℃
      平均最低气温：            -1.4℃
      极端最高气温：            39.2℃
      极端最低气温：            -38.1℃
      平均年降水量：            531.1mm
      最大年降水量：            826.3mm
      最小年降水量：            345.5mm
      最大日降水量：            131.2mm
      最大一小时降水量：        62.5mm
      最大十分钟降水量：        24.9 mm
      最大一次降雨量：          235.9mm（6天，1952年7月19日~24日）
      最长连续降水日数：        10d（1993.8.10~1993.8.19）
      平均相对湿度：            61%
      最大积雪深度：            41cm
      平均蒸发量：              1903.0mm
      最大蒸发量：              2222.0mm
      最小蒸发量：              998.5mm
      最大冻土深度：            205cm
      最近十年最大冻土深度均值：131cm
      年平均日照时数：          2597.5h
      实测最大风速：            26.0m/s
      平均风速：                2.5m/s
      冬季室外大气压力：        100.15kPa
      夏季室外大气压力：         98.51kPa
      厂址地区全年主导风向为S，冬季主导风向为S，夏季主导风向S。
      根据《中国地震动参数区划图》（GB18306-2010）：厂址地震动峰值加速度为0.05g（相当于抗震设防烈度为Ⅵ度），地震动反应谱特征周期为0.45s。根据《建筑抗震设计规范》（GB50011-2010）及场地土的性质，场地土为软弱~中硬场地土，覆盖层厚度大于50m，建筑场地类别为Ⅲ类，属于适宜建设的一般场地。
      厂区北侧和东侧紧邻哈尔滨至吉林的拉滨铁路线，拉滨线东侧为油区（燃油时期的贮油罐区）。距哈南站约1.5km，铁路专用线由哈南站接轨。西距哈尔滨火车站约10km，北距三棵树火车站约11km。厂区南侧城市道路安通街直达市区，生活区在道路北侧与厂区相邻。
      本期工程计划安装一台350MW、超临界、一次再热、三缸两排汽、湿冷、抽汽凝汽式汽轮发电机组（采暖期更换转子高背压供热）。主机生产厂家为哈尔滨三大动力厂。锅炉为超临界锅炉，最大连续出力1110t/h。
2.2 汽轮发电机组运行条件机组运行方式
      非采暖期工况按复合滑压运行方式考虑，采暖期更换转子高背压供热工况定压运行。
2.3 机组负荷性质
      非采暖期，机组主要承担基本负荷，并具有一定的调峰能力。采暖期，遵循以热定电原则，机组提供采暖热负荷。机组应能满足锅炉负荷为45%BMCR及以上时，投入全部自动装置、锅炉不投油、全部燃煤的条件下长期安全稳定运行的要求。
2.4 厂用电源电压
2.4.1 中压：
      中压系统为6kV三相50Hz；额定值200kW及以上电动机的额定电压为6kV。
2.4.2 低压：
      低压厂用电系统采用380/220V电压50Hz；额定值200kW以下电动机的额定电压为380V，交流控制电源为220V，系统接地方式为直接接地。
      直流控制电压为220V，来自220V直流系统，电压允许变化范围从187～242V。空、氢侧应急直流油泵电机额定工作电压为220V直流，由动力220V直流系统供电，电压允许变化范围从187～242V。
2.4.3 设备照明/检修电压：
      设置1台380/220V照明变压器、1台380/220V检修变压器为主厂房区域内的照明、检修负荷供电，照明和检修变压器暂时互为备用，待第二台机组建设时再改变接线方式。
      电源：交流电源供电电压6kV、380/220V；直流电源供电电压暂定220V（动力）、220V（控制）。投标方如需其它等级电压，由投标方自行解决。
2.5 厂内压缩空气气源
      厂用和仪表用压缩空气系统供气压力为0.4~0.7MPa(g)，最高温度为50℃。
2.6 冷却水系统
      本期工程冷却水系统拟采用城市中水为冷却设备的二次循环冷却水系统。
电厂工业水和锅炉补给水采用污水处理厂中水。生活、消防水源为城市自来水。备用水源为城市自来水。
      辅机冷却水采用闭式除盐水，设计水温38℃，供水压力约0.4～0.6MPa（g）。
      工业冷却水：真空泵、闭式水板式换热器和凝结水板式换热器选用开式循环水，设计水温33℃，供水压力：0.2~0.45MPa（g）发电机氢气冷却器、密封油冷却器、定子水冷却器和汽轮机冷油器、抗燃油冷却器、各转动机械轴承冷却等采用闭式除盐水，设计水温38℃，供水压力约0.6~0.7MPa（g），设计压力按1.0 MPa。
2.7 启动汽源
      来自老厂的启动辅助蒸汽参数为：0.85MPa，300℃。
3 标准和规范
      3.1 开式全自动滤水器的设计、制造所遵循标准按以下原则执行：
      3.1.1凡按引进技术设计制造的设备，按引进技术相应的标准和相应的引进公司标准规范进行设计、制造、检验。
      3.1.2以国内技术设计制造的产品，按相应的国家标准、行业标准或企业标准进行设计、制造、检验。
      3.1.3在按以上技术标准设计制造的同时，还满足最新版的电力行业(包括原水电部、原能源部)相应规范标准，当两者有矛盾时，以电力行业标准为准。
      3.1.4在按相应技术标准设计制造的同时，还满足有关安全、环保及其它方面最新版的国家强制性标准和规程(规定)的要求。
      3.1.5如果本规范书中存在某些要求高于上述标准，则以本规范书的要求为准。

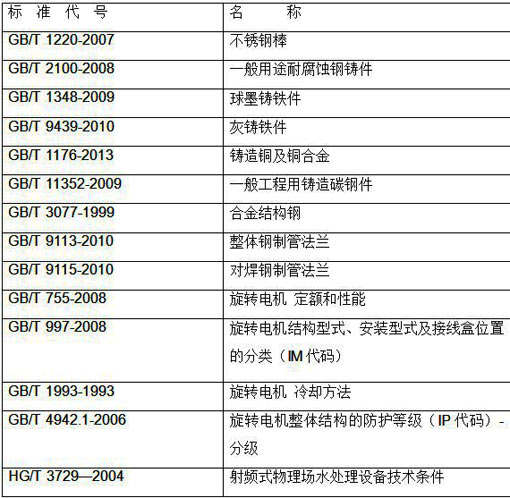

      3.2 在与上述标准不相矛盾的情况下，投标方设备符合下列标准的规定。

      开式全自动滤水器的设计除上述标准外，投标方设计制造的设备还应满足下列最新版本规程 (但不低于)的有关规定(合同及其附件中另有规定的除外)：
      电力部《火力发电厂基本建设工程启动及竣工验收规程》
      电力部《电力建设施工及验收技术规范》(汽轮机机组篇)
      电力部《火电工程启动调试工作规定》
      电力部《火力发电厂设计技术规程》
