二次滤网网芯制作工艺

点击次数：1868 时间:2015/4/11 8:45:30

                   二次滤网网芯制作工艺

一、自动二次滤网的用途
    自动二次滤网系统是净化水中污物、保持凝汽器-冷凝器水室处于清洁状态，保证胶球正常投运提高胶球回收率不可缺少的设备。我国环境污染严重，江河、湖泊等水质污染尤为突出。因此，目前冷却水开式循环系统，普遍使用的是固定式二次滤网，网芯不能旋转，面对塑料袋污染，已显示出它的设计先天不足。我公司对二次滤网的设计先天不足，反复试制＋不断改进，保留老产品部分结构，增加了电动装置，增加强排污装置，二次滤网＋旋转反冲式二次滤网＋循环水旋转反冲式二次滤网问世，保证凝汽器安全稳定运行，广泛应用于6MW至1000MW火力发电机组冷却水开式循环系统中，受到广大新老客户的一致好评。

二、自动二次滤网＋旋转反冲式二次滤网＋循环水二次滤网结构形式--工作原理

    1、自动二次滤网结构形式如附图，主要部件有：⑴壳体⑵不锈钢网芯⑶传动机构⑷减速机⑸强排污装置⑥差压变送器⑦压力表⑧PLC控制柜。循环水泵入口电动旋转反冲式二次滤网和循环水泵出口电动旋转反冲式二次滤网设计上有很大不同，循环水泵入口电动旋转反冲式二次滤网设计时考虑反冲洗水压不够，在循环水泵入口电动旋转反冲式二次滤网内部增加反冲洗喷射装置一套。
    2、自动二次滤网＋旋转反冲式二次滤网＋循环水旋转反冲式二次滤网的工作原理：经过拦污栅和一次滤网过滤的循环水中仍含有不少悬浮物和泥沙等杂质，经过循环水泵进入二次滤网再过滤，当水中悬浮物、塑料薄膜等杂质在滤网表面附到一定数量时，滤网的内外水压差增大到控制系统规定数值时（一般为500mmH2O柱），差压变送器把信号送给PLC，PLC指令启动电动转动机构、将附着物排出二次滤网，待内处压差恢复到正常时（一般≤400mmH2O柱）控制机构关闭、循环往复，从而完成过滤排污工作过程。也可以根据用户情况选择定时排污。
　

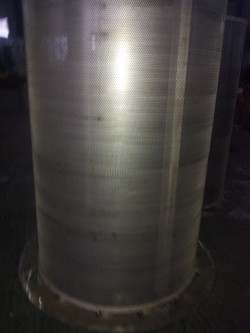

3、自动二次滤网网芯的制作

网芯材质的选用：淡水一般均选用304不锈钢板，网芯板厚可选范围0.2∽20mm，海水必须选用316L不锈钢板，网芯板厚可选范围0.2∽20mm。制作有特殊设备冲孔，冲孔光滑，整齐无异距，网芯圈园有专用设备制作，请参见网芯标准样品。
