二次滤网的重要性
咨询产品电话 13861423563 孙经理 咨询产品QQ:2298386011
一、概述:
目前,我国绝大多数江河、湖泊等水质污染比较严重,里面含有杂质成分比较多,不利于水的循环使用。通过近几年来大部分电厂的反应,我司对二次滤网反复试制并不断改进,使二次滤网结构和使用性能更加完善,着力应用于6MW至300MW机组冷却水开式循环系统中。
二次滤网更是胶球清洗装置中的主要设备之一,它的主要作用是过滤冷却水,除去可能堵塞凝汽器换热管的杂物,保证胶球正常投入、回收和运行,特别是在水中含杂质多而又受节影响大的开式冷却水系统中,更为突显二次滤网的重要性。
二、详细说明:
1、作用与型式
二次滤网是胶球清洗装置中的主要设备之一,它的作用是过滤冷却水,除去可能堵塞凝汽器换热管的杂物,保证海绵胶球正常投入、回收和运行,特别是在水中含杂质多而又受节影响大的开式冷却水系统中,二次滤网的作用尤为重要。二次滤网按其排污形式分为电动压力反冲式、切换式、外旋式等。
WE系列外旋式二次滤网
WE系列外旋式二次滤网的进水是从网芯的外部流向网芯的内部,循环冷却水中的杂物阻挡、积存在网芯外部周围。当网芯内、外压差达到一定值时,可以将排污阀打开并将电动蝶阀由全开位置转道导向位置(电动蝶阀正常运行时为全开状态),使循环冷却水在网芯外周急速旋转流动,从而将积存在网芯外周的杂物到冲洗到上部排污管中排掉。当清污冲洗结束后将蝶阀转到全开位置,关闭排污阀。

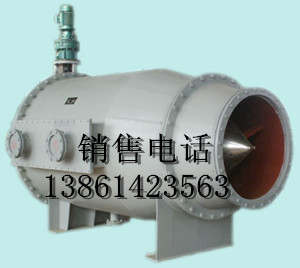

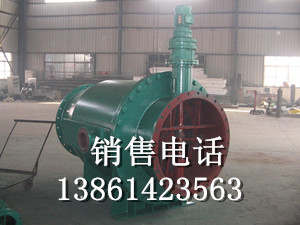

TG型全密封电动压力反冲式二次滤网
TG型二次滤网工作原理:冷却水由网芯外部向网芯内部流动,杂质污物存附着在网芯的外壁上,清洗时电力传动机构带动网芯旋转,排污门打开,积存在网芯上杂物被反冲水流携带从排污管口排除,具有不停机清洗网芯的性能。清除杂物时的排污水量小于循环水量的10%。
FE型切换式反冲洗二次滤网
FE型二次滤网采用四个网芯,冷却水从网芯内向网芯外流过,杂质污物积存在网芯内,当网芯内外压差大于一定值时,逐个操作阀板转动90度角,切断进入网芯的冷却水,同时打开排污口,此时(单个)网芯外部的冷却水向网芯内流动,携带杂质污物由排污口排出,网芯依次清洗完毕后恢复正常运行。
产品特点
目前各电厂凝汽器循环水系统中较为普遍使用的固定式和旋转式两种二次滤网,通过多年来运行实践证明,主要存在以下几点问题:
1、固定式的特点:
网芯固定不能旋转,清理污物效果差,网孔易堵塞,清理要等待停机。
2、旋转式特点:
网芯旋转、清洗时靠负压反冲,该滤网清污能力较固定式强,但是当洪峰季节货水污较严重时,以及水中含塑料薄膜。杂草等粘俯力较强的污物时,清洗效果仍不理想,如遇排污室刮板磨损严重时,清污效果更差,结构上也存在较大缺点:
(1)驱动网芯的一对大小齿轮常年在含泥沙等杂质的水中运行、极易磨损和腐蚀,严重影响机组安全和经济运行。
(2)传动控制系统较为复杂,一般由控制电磁阀、油泵、油箱、油缸、油马达、油路控制箱等组成,运行之中容易发生漏油、控制失灵现象。
(3)维修、检修工作量大。
针对上述二次滤网存在的缺点,我公司通过调查研究和反复试制制设计成电回转反冲式二次滤网,是目前使用性能二次滤网,它具有以下特点:
1、网芯驱动齿轮与循环水隔绝,润滑系统采用全封闭开形式,齿轮不再受水、泥沙等杂质磨损和侵蚀。
2、消除了老式二次滤网存在的传动系统复杂易产生故障的缺点,动行安全可靠,检修维护方便。
三、结构形式和工作原理
电动旋转反冲式二次滤网它主要由:⑴壳体⑵不锈钢网芯⑶传动机构⑷减速机⑸排污门等五个部件组成。
工作原理:经过拦污栅和一次滤网过滤的循环水中仍含有不少悬浮物和泥沙等杂质,经过循环水泵进入二次滤网再过滤,当水中悬浮物和泥沙等杂质在滤网处附到一定数量时,滤网的内外水压差增大到控制系统规定数值时(一般为500mmH2O柱),启动控制系统动用、排污机构投入工作,将附着物排出二次滤网,待内处压差恢复到正常时(一般≤400mmH2O柱)控制机构关闭、循环往复,从而完成过滤排污工作过程。
安装及注意事项
1)二次滤网可卧式安装在凝汽器进口,也可安装在循环泵出口,其效果相同。
2)滤网进口直管段长度应大于循环水管道直径。
3)安装时不可倾斜,连接要牢固。
4)滤网与凝汽其、器循环水管进口间距保持100mm以上,并在滤网与凝汽器之间加装补偿节,便于检修装拆和补偿之用。
5)安装后,须清除滤网前循环水管中的一切杂物,投运前,并作运行试验。
六、定货须知
1、提供接管通径、压力及汽轮机功率。
2、循环水流量设计值及水中杂质含量。
循环水中杂质含量居多的是何种杂质。
如若改换需方提供安装方案、接管通径、原滤网图纸复印件。
